It-Teknoloġija tal-Għażla tal-Komponent Speċjali tal-Bragg mingħajr Ballast
Liema fatturi jeħtieġ li jiġu kkunsidrati meta jintgħażel il-materjal għal underlayment tal-binarji bla saborra?
L-għażla ta 'materjal ta' underlayment tal-binarji bla saborra għandha tkun ibbażata fuq valutazzjoni komprensiva tat-tnaqqis tal-vibrazzjoni, reżistenza għall-ilbies, u stabbiltà, b'kont meħud tal-kundizzjonijiet tal-binarji. Materjali tal-gomma ta'-elastiċità għolja huma preferuti, b'ebusija Shore ikkontrollata bejn 55-65 grad, li jassorbu b'mod effettiv vibrazzjonijiet ta'-frekwenza għolja u jtejbu l-kumdità tar-rikba. Il-materjal għandu jkollu reżistenza eċċellenti għat-tixjiħ, li jżomm l-elastiċità f'ambjenti li jvarjaw minn -40 grad sa 80 grad biex jipprevjeni l-qsim u t-twebbis. Ir-reżistenza għall-ilbies għandha tilħaq standards, b'xedd Inqas minn jew ugwali għal 0.2mm/sena, biex tiflaħ impatti fit-tul tat-tagħbija tal-ferrovija. Xi linji ferrovjarji ta 'veloċità għolja jużaw underlayment tal-gomma EPDM b'rinforz miżjud tal-fibra tal-karbonju biex itejbu r-reżistenza għall-għeja. L-għażla għandha tikkunsidra wkoll il-kompatibilità mal-ċangatura tal-binarju biex tiżgura l-ebda tillaxka wara l-installazzjoni u biex tiggarantixxi l-integrità strutturali ġenerali tal-binarju bla saborra.
X'inhuma l-kriterji tal-għażla għas-sistema ta 'rbit ta' binarji bla saborra?
L-għażla ta 'sistemi ta' rbit tal-binarji bla saborra għandha ssegwi tliet kriterji ewlenin: "intoppi għolja, stabbiltà qawwija, u ħajja twila ta 'servizz" biex tadatta għall-istruttura riġida ta' sodod tal-binarji monolitiċi. L-ewwelnett, għandha tissodisfa r-rekwiżit ta 'forza ta' kklampjar għolja, b'forza ta 'kklampjar ta' clip tal-ferrovija ta 'Akbar minn jew ugwali għal 20kN, li tiżgura konnessjoni soda bejn il-ferrovija u ċ-ċangatura tal-binarji u tevita spostament relattiv waqt it-tħaddim tal-ferrovija. It-tieni nett, ir-reżistenza lonġitudinali tas-sistema ta 'rbit għandha tkun ikkontrollata b'mod preċiż (4±1kN) biex tadatta għall-espansjoni termali u l-kontrazzjoni tal-ferrovija u tevita d-deformazzjoni tal-istruttura tal-binarji. F'termini ta 'materjali, boltijiet huma magħmula minn 12.9-azzar illigat ta' saħħa-għoli, u klipps tal-binarji huma magħmula minn azzar tar-rebbiegħa 60Si2MnA biex jiżguraw l-ebda nuqqas ta 'għeja taħt vibrazzjoni ta' frekwenza-għoli. L-għażla għandha tikkunsidra wkoll l-eżattezza tal-installazzjoni, bit-tolleranza dimensjonali ta 'blokki tal-kejl iżolati Inqas minn jew ugwali għal ± 0.2mm biex tiżgura li d-devjazzjoni tal-gauge tkun ikkontrollata fi ħdan ± 1mm. Fl-istess ħin, għandu jgħaddi minn test ta 'għeja ta' 10 miljun ċiklu biex jiżgura li l-ħajja tas-servizz tas-sistema ta 'rbit hija Akbar minn jew ugwali għal 15-il sena, f'konformità mal-kunċett ta' disinn ta '"manutenzjoni baxxa" ta' binarji bla saborra.

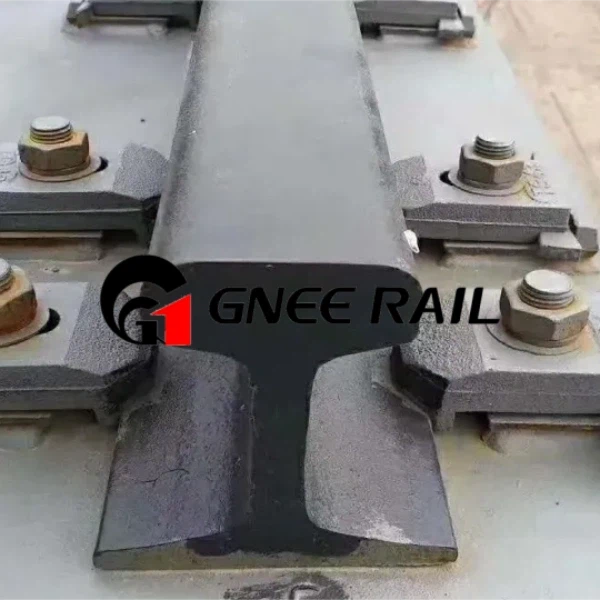

Kif id-disinn strutturali tal-pjanċi tal-ippressar tal-binarji bla saborra jadattaw għal sodod tal-binarji monolitiċi?
Id-disinn strutturali ta 'pjanċi tal-ippressar tal-binarji bla saborra għandu jiffoka fuq il-ħtiġijiet doppji ta' "fissazzjoni riġida + buffering elastiku" biex jadattaw għall-karatteristiċi riġidi ta 'sodod tal-binarji monolitiċi. Jadotta struttura komposta ta '"L-forma ta' pjanċa ta 'bażi ta' liga ta 'l-aluminju ta' saħħa-għolja + kuxxinett ta 'insulazzjoni elastika", bil-ħxuna tal-pjanċa tal-bażi Akbar minn jew ugwali għal 14mm u saħħa tat-tensjoni akbar minn jew ugwali għal 280MPa biex tiżgura kapaċità suffiċjenti ta' ġarr ta 'tagħbija-. Il-parti tal-kuntatt bejn il-pjanċa tal-ippressar u ċ-ċangatura tal-binarju hija ddisinjata bi skanalaturi kontra -żliq, u żżid il-koeffiċjent tal-frizzjoni għal aktar minn 0.6 biex tevita l-ispostament laterali. It-toqob tal-bolt jadottaw disinn countersunk biex jevitaw boltijiet esposti li jaffettwaw l-intoppi tal-binarji u jipproteġu l-boltijiet minn impatt estern. Kuxxinett elastiku EPDM bi ħxuna ta '3-5mm huwa miżjud mal-wiċċ ta' kuntatt bejn il-pjanċa tal-ippressar u l-binarju biex ibaffer l-impatt tar-rota-binarju u jnaqqas ix-xedd. Id-disinn strutturali għandu wkoll jadatta għar-rekwiżiti preċiżi ta 'installazzjoni ta' binarji mingħajr saborra, filwaqt li jirriserva spazju ta 'aġġustament ta' għoli ta '± 3mm biex jiffaċilita l-kalibrazzjoni tal-elevazzjoni tal-wiċċ tal-binarji waqt il-kostruzzjoni.
X'inhuma d-differenzi fil-metodi ta 'ankraġġ ta' spikes tal-ferrovija bejn binarji bla saborra u binarji saborra?
Id-differenzi ewlenin fil-metodi ta 'ankraġġ ta' spikes tal-ferrovija bejn binarji bla saborra u binarji saborra jinsabu fil-prinċipju ta 'l-iffissar, l-għażla tal-materjal u l-proċess ta' kostruzzjoni. Binarji bla saborra jadottaw metodu magħqud ta '"kmiem pre-inkorporati + ankrar kimiku", fejn kmiem pre-inkorporati huma mitfugħa integralment mal-ċangatura tal-binarji, u l-eżattezza tal-pożizzjonament hija Inqas minn jew ugwali għal ± 0.5mm biex tiżgura installazzjoni soda ta' spikes tal-binarji. Il-materjal ta 'l-ankraġġ juża aġent kimiku ta' ankraġġ epossidiku ta 'qawwa għolja -b'saħħa kompressiva ta' Akbar minn jew ugwali għal 60MPa, u l-adeżjoni tiegħu hija 50% ogħla minn dik ta 'aġenti ta' ankrar tal-kubrit użati f'binarji saborrati, li jadattaw għar-rekwiżiti riġidi ta 'sodod tal-binarji monolitiċi. Matul il-kostruzzjoni, tiġi adottata installazzjoni ta 'pożizzjonament mekkaniku, u d-devjazzjoni tal-vertikalità tal-ponot tal-binarji hija Inqas minn jew ugwali għal grad 1 biex jiġu evitati żbalji ta' tħaddim manwali. Il-binarji tas-saborra jużaw l-aktar aġent ta 'ankraġġ tal-kubrit biex jitferrgħu f'toqob riżervati ta' sleepers, bi preċiżjoni ta 'pożizzjonament aktar baxxa (± 1mm) u impatt akbar mid-deformazzjoni tal-irqad. L-ankraġġ ta' spikes tal-binarji f'binarji bla saborra jiffoka aktar fuq l-istabbiltà fit-tul-u reżistenza għall-ġibda-out (Akbar minn jew ugwali għal 80kN), filwaqt li l-binarji bis-saborra jenfasizzaw il-konvenjenza tal-kostruzzjoni u l-kontroll tal-ispejjeż. Id-differenzi bejn it-tnejn joħorġu mid-differenzi essenzjali fl-istrutturi tal-binarji.
X'inhuma l-punti ewlenin għall-għażla ta' komponenti speċjali għal binarji bla saborra fir-reġjuni alpini?
L-għażla ta' komponenti speċjali għal binarji bla saborra f'reġjuni alpini trid tiffoka fuq tliet qlub: "reżistenza għall-iffriżar-tidwib, reżistenza għat-temperatura baxxa-, u prevenzjoni ta' xquq" biex tadatta għal kundizzjonijiet klimatiċi estremi. Il-kuxxinetti tal-binarji huma magħmula minn materjali tal-lastku reżistenti-temperatura baxxa, b'rata ta 'rkupru elastiku ta' Akbar minn jew ugwali għal 90% f'-40 grad biex jiġi evitat ksur fraġli ta'-temperatura baxxa. Il-boltijiet tas-sistema tal-irbit huma magħmulin minn azzar liga iebsa ta'-temperatura baxxa, b'enerġija ta' impatt ta' Ikbar minn jew ugwali għal 34J f'-40 grad biex jipprevjenu ksur f'ambjenti ta'-temperatura baxxa. Saff buffer tal-iffriżar-tidwib bi ħxuna ta' 5-8mm jiġi miżjud bejn il-pjanċa tal-ippressar u ċ-ċangatura tal-binarji biex jassorbi l-istress iġġenerat mill-iffriżar tal-permafrost-tidwib u tipproteġi l-istruttura tal-binarji. L-aġent ta 'l-ankraġġ ta' spike tal-binarji huwa tip ta 'tqaddid b'temperatura baxxa-, li normalment jista' jissettja għal -10 gradi b'saħħa kompressiva kwalifikata. Fl-istess ħin, il-wiċċ tal-komponenti huwa ttrattat b'kisi kontra l-ġlata biex jipprevjeni l-korrużjoni u l-ħsara tal-friża-tidwib ikkawżata mill-akkumulazzjoni tas-silġ u l-borra. L-għażla mmirata tista 'tirreżisti b'mod effettiv l-effetti ħżiena bħall-iffriżar-tidwib u temperaturi baxxi f'reġjuni alpini, u tiżgura tħaddim stabbli fit-tul ta' binarji bla saborra.
