Standards Maġġuri Internazzjonali tal-Krejn Ferrovjarju
L-aderenza ma 'standards stretti ta' installazzjoni tal-ferrovija tal-krejn hija l-pedament assolut għall-operazzjoni sigura, effiċjenti u fit-tul-ta' kwalunkwe sistema ta 'rfigħ tqil. Anke l-iċken devjazzjoni fl-allinjament tal-binarji tista 'twassal għal għeja strutturali katastrofika, xedd prematur tar-roti, u derailments perikolużi tal-krejn.
L-installazzjoni tal-binarji tal-krejn hija rregolata minn serje ta 'standards ta' inġinerija rikonoxxuti internazzjonalment. Dawn il-kodiċi jiddettaw it-tolleranzi aċċettabbli għall-kejl tal-binarji, l-elevazzjoni, id-dritta, u l-integrità tal-ġonta. Skont il-post tal-proġett tiegħek u l-oriġini tal-krejn, trid tallinja l-installazzjoni tiegħek ma 'wieħed jew aktar mill-istandards ewlenin li ġejjin:
- ISO 12488-1:Krejnijiet - Tolleranzi għar-roti u l-ivvjaġġar u l-binarji tat-travers (L-istandard globali l-aktar aċċettat universalment).
- CMAA 70 & CMAA 74:Speċifikazzjonijiet stabbiliti mill-Assoċjazzjoni tal-Manifatturi tal-Krejnijiet tal-Amerika għal krejnijiet ta' l-ogħla-pont u gantry.
- FEM 1.001:Regoli għad-disinn ta' apparat tal-irfigħ mill-Federazzjoni Ewropea tal-Immaniġġjar tal-Materjali.
- GB/T 10183:L-istandard nazzjonali Ċiniż għat-tolleranzi tal-binarji tal-krejn tal-pont overhead u portal.
| Binarji tal-Krejn QU | Wisa' tar-ras A ±1 (mm) |
Wisa 'tal-qiegħ B (mm) |
Għoli tal-Ferrovija H ± 0.8 (mm) |
Ħxuna tal-qadd ±1 (mm) |
Piż nominali (kg/m) |
Tagħbija ta' Referenza (tunnellata) |
|---|---|---|---|---|---|---|
| QU70 | 70 | 120 | 120 | 28 | 52.77 | 32 |
| QU80 | 80 | 130 | 130 | 32 | 64.41 | 50~75 |
| QU100 | 100 | 150 | 150 | 38 | 89.05 | 100~125 |
| QU120 | 120 | 170 | 170 | 44 | 118.50 | 160 |
- DIN 15018 / VDI 3576:Standards industrijali Ġermaniżi li jagħtu dettalji dwar id-disinn u l-eżekuzzjoni tal-binarji tal-krejn heavy-duty.
| DIN536 Ferrovija tal-Krejn | Wisa' tar-ras (mm) |
Wisa' tal-Bażi | Għoli tal-Ferrovija | Ħxuna tal-qadd | Piż nominali (kg/m) |
|---|---|---|---|---|---|
| A45 | 45 (±0.6) | 125 (+1.5, -3) | 55 (±1) | 24 | 22.10 |
| A55 | 55 (±0.6) | 150 (+1.5, -3) | 65 (±1) | 31 | 31.80 |
| A65 | 65 (±0.8) | 175 (+1.5, -4) | 75 (±1) | 38 | 43.10 |
| A75 | 75 (±0.8) | 200 (+2, -5) | 85 (±1) | 45 | 56.20 |
| A100 | 100 (±1) | 200 (+2, -5) | 95 (±1.5) | 60 | 74.30 |
| A120 | 120 (±1) | 220 (+2, -5) | 105 (±1.5) | 72 | 100.00 |
| A150 | 150 (±1) | 220 (+2, -5) | 150 (±1.5) | 80 | 150.30 |
Tolleranzi Dimensjonali Kritiċi għall-Installazzjoni tal-Binarji
Meta jinstallaw binarji tal-krejn, is-surveyers u l-inġiniera jiffokaw ħafna fuq erba 'metriċi dimensjonali primarji. Filwaqt li n-numri eżatti jvarjaw xi ftit abbażi tal-firxa tal-krejn u l-veloċità operattiva (eż., ISO 12488-1 jikklassifika t-tolleranzi fi klassijiet 1 sa 4), it-tolleranzi kritiċi ġenerali jinkludu:
It-Tolleranza tal-Ispan (Gauge) tal-binarji: Id-distanza orizzontali bejn il-linji taċ-ċentru taż-żewġ binarji paralleli. Għall-firxiet taħt l-10 metri, it-tolleranza hija tipikament ±3 mm. Għal meded akbar (aktar minn 15-il metru), jista' jestendi għal ±5 mm sa ±8 mm, ikkalkulat bħala (3 + 0.25 × (Span - 10)) mm].
- Devjazzjoni ta' dritt (Allinjament):Id-dritta laterali ta 'ferrovija waħda. Id-devjazzjoni m'għandhiex teċċedi ±1 mm għal kull metru, u d-devjazzjoni totali fuq it-tul kollu tar-runway normalment m'għandhiex teċċedi ±10 mm.
- Elevazzjoni (Livellità) Tolleranza:Il-varjanza vertikali għolja/baxxa tul il-binarju. L-inklinazzjoni massima tul it-tul tal-ferrovija m'għandhiex teċċedi 1 mm għal kull metru.
- Paralleliżmu (Livell-Salib):Id-differenza fl-elevazzjoni bejn iż-żewġ binarji paralleli fi kwalunkwe cross-sezzjoni partikolari. Tipikament, ferrovija waħda ma tistax tkun aktar minn 10 mm ogħla mill-ferrovija opposta.
Standards tal-Konġunzjoni tal-Ferroviji u tal-Iwweldjar
Il-ġonot huma l-iktar punti dgħajfa fi kwalunkwe sistema ta 'binarji tal-krejn. Ġonot esegwiti ħażin jikkawżaw xokkijiet ta 'impatt severi kull darba li rota tal-krejn tgħaddi minn fuqhom.
- Ġonot imqassma:Jekk jintużaw fishplates imbarrati (splice bars), il-ġonta fuq il-ferrovija tax-xellug qatt m'għandha tallinja direttament mal-ġonta fuq il-binarju tal-lemin. Għandhom ikunu mqassma b'mill-inqas 1.5 sa 2 metri biex jipprevjenu l-istruttura tal-krejn milli tassorbi impatti doppji simultanji.
- Standards tal-Iwweldjar:Għal Binarji Iwweldjati Kontinwu (CWR) bl-użu ta 'l-iwweldjar Aluminothermic (termite), il-weldjatura lesta għandha tkun mitħun kompletament laħlaħ mal-profil tar-ras tal-ferrovija. L-allinjament ħażin vertikali u laterali fil-ġonta wweldjata għandu jkun strettament Inqas minn jew ugwali għal 1 mm.
- Lakuni ta' Espansjoni:F'ġonot imbarrati esposti għal varjazzjonijiet ta 'temperatura għolja (eż., gantri ta' barra), vojt ta 'espansjoni termali kkalkulat (ġeneralment 1mm sa 3mm) għandu jinżamm ibbażat fuq estremi tat-temperatura ambjentali lokali.

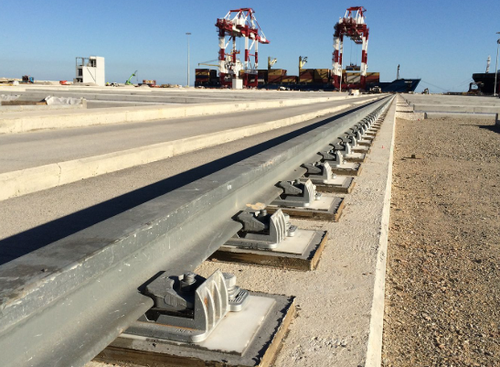

Sistema ta' Qfil u Linji Gwida ta' Installazzjoni tal-Pads
Il-ferrovija hija sigura biss daqs is-sistema ta 'rbit li żżommha f'postha. L-istandards jeħtieġu li l-komponenti tal-irbit jimmaniġġjaw forzi laterali intensi mingħajr ma jinħallux.
- Spazjar tal-Klip:Klipps tal-binarji tal-krejn aġġustabbli (kemm jekk iwweldjati jew imbarrati) għandhom jiġu installati f'intervalli kkalkulati b'mod strett-tipikament 500 mm jew 600 mm 'il bogħod minn xulxin-skond it-tagħbija massima tar-rota.
- Iċentratura tal-kuxxinett:Il-pads tal-lastku elastomeriku rinfurzat tal-azzar-kontinwu għandhom ikunu perfettament iċċentrati taħt il-bażi tal-ferrovija. Kwalunkwe sporġenza jew allinjament ħażin jikkomprometti l-abbiltà tal-kuxxinett li jqassam tagħbijiet dinamiċi u jassorbi l-vibrazzjoni.
- Speċifikazzjonijiet tat-torque:Il-boltijiet fuq is-sezzjoni ta 'fuq tal-klipps aġġustabbli għandhom jiġu ssikkati permezz ta' wrench tat-torque kalibrat għall-valur eżatt tat-torque speċifikat mill-manifattur tal-klipp (eż., 150 Nm sa 200 Nm) biex jiġi żgurat li l-imnieħer tal-gomma japplika l-pressjoni 'l isfel korretta.

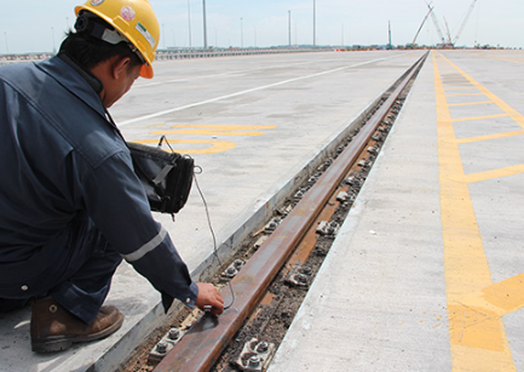

GNEE FERROVIJAprodott jgħaddi minn pre-iddrittar u ttestjar ultrasoniku rigoruż qabel ma jħalli l-faċilità tagħna. Barra minn hekk, aħna nimanifatturaw u nipprovdu l-ekosistema tal-irbit kompluta u kompatibbli b'mod sħiħ-inkluż mikro-klipps li jistgħu jiġu ssaldjati aġġustabbli, pads elastomeriċi kontinwi, u pjanċi tal-qiegħ. Nistgħu anke pre-naqtgħu l-binarji tiegħek għal tulijiet eżatti u pre-tħaffirhom skont il-blueprints tas-sit tiegħek, niżguraw li t-tim tal-installazzjoni tiegħek iqatta' inqas ħin jimmodifika l-materjali u aktar ħin biex jikseb allinjament perfett.
