Għażla tal-Klip Elastiku tal-Ferroviji tat-Tip E-Tajjeb

X'inhuma l-Klips Elastiċi tal-Ferrovija tat-Tip E-?

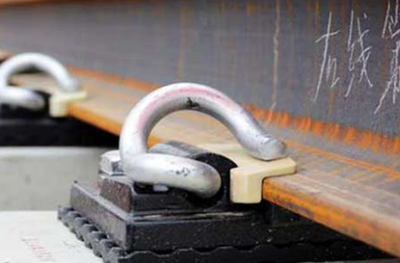

Il-klipps tal-binarji elastiċi tat-tip E- huma tondi-klipps tar-rebbiegħa tal-bar li jżommu s-sieq tal-binarji mal-pjanċa tal-bażi permezz ta 'deformazzjoni elastika, li jagħtu allinjament ferrovjarju pożittiv u durabbli taħt servizz tqil. Huma magħmula mill-azzar tar-rebbiegħa, normalment b'dijametru tal-bar bejn 18 mm u 23 mm għall-mudelli komuni. Il-familja E -tkopri ħafna daqsijiet - E1, E2, E3, E1609, E1809, E1817, E2001, E2006, E2009, E2055, E2056 u oħrajn - u kull mudell huwa definit mit-tul, id-dijametru tal-bar u t-tul, id-dijametru tal-bar u t-tagħbija żviluppata tiegħu, id-dijametru tal-bar tiegħu

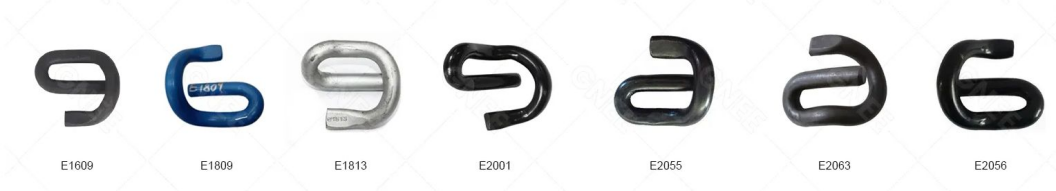

Mudelli u Parametri Komuni tat-Tip E-Klip

It-tabella t'hawn taħt telenka l-klipps standard tas-serje E-b'dijametru tal-bar tond tagħhom, materjal, taħt-pressjoni (tagħbija nominali tas-sieq), ebusija u piż tal-unità.

Gradi tal-Azzar tar-Rebbiegħa għal Clips Elastiċi

L-azzar tal-klipp jintgħażel għall-bilanċ tal-limitu elastiku, is-saħħa tal-għeja u l-ebusija. Il-firxiet tal-kompożizzjoni kimika hawn taħt huma tipiċi għall-erba 'gradi l-aktar spiss speċifikati għall-klipps tal-ferrovija.

60Si2MnA huwa l-grad workhorse: is-silikon jgħolli l-limitu elastiku, u l-manganiż itejjeb it-twebbis u t-toughness. It-trattament bis-sħana għal HRC 44-48 jagħti l-kombinazzjoni ta 'tagħbija għolja tas-sieq u ħajja ta' għeja meħtieġa minn testijiet tas-sistema ta 'rbit bħal EN 13146-4 tagħbija ripetuta.

Kriterji tal-Għażla: Mid-Dejta tal-Track għall-Għażla tal-Klip

Disinn tal-binarji u tagħbijiet: it-tagħbija tal-fus, il-veloċità u t-tunnellaġġ annwali jiddeċiedu t-tagħbija tas-sieq meħtieġa u l-familja tal-klipp.

Rekwiżiti ta 'prestazzjoni: ivverifika l-forza tal-ikklampjar, id-deflessjoni taħt tagħbija u l-ħajja tal-għeja kontra l-istandard tas-sistema ta' qfil (serje EN 13481 fl-Ewropa).

Speċifikazzjoni tal-klipp: iċċekkja d-dijametru tal-bar, it-tagħbija tas-sieq u l-piż kontra l-pjanċa tal-bażi jew l-ispalla; klipp bl-isem it-tajjeb iżda ġeometrija ħażina mhux se tiżviluppa forza ratata.

Kompatibbiltà: il-klipp għandu jingħaqad mal-blokka tal-kejl, il-pjanċa tal-bażi u s-sieq tal-ferrovija tas-sistema li tkun mixtrija għaliha.

Protezzjoni kontra l-korrużjoni: speċifika l-finitura (żingu, saffi taż-żingu, fosfat-u-żejt) skont l-ambjent tal-linja; ir-rotot tal-kosta u tal-mini jeħtieġu protezzjoni aktar itqal.

Żbalji Komuni tal-Għażla

Li jordnaw bl-isem tal-mudell mingħajr ma jiċċekkjaw it-tpinġija dimensjonali - żewġ fornituri jistgħu jużaw l-istess kodiċi għal ġeometrija kemmxejn differenti.

Injora t-tagħbija tas-sieq u nassumu l-klipps kollha ta 'dijametru ta' bar wieħed huma ekwivalenti.

Għażla ta 'klipps mingħajr ma tikkonferma l-kompatibilità tal-blokka tal-ispalla u tal-kejl, imbagħad tiskopri problemi ta' twaħħil fil-post.

Li tinjora l-ispeċifikazzjoni tal-finitura, li hija d-difiża ewlenija kontra l-korrużjoni f'ambjenti umdi u mgħobbija-melħ.

Mistoqsijiet Frekwenti

Q1: Xi jfisser in-numru f'mudell ta' clip tat-tip E-?

Il-kodiċijiet tal-mudell ġeneralment jindikaw il-familja tad-dijametru tal-bar u l-varjant tad-disinn. Fit-tabella komuni, E1609 juża bar Ø16 mm, E1813 bar Ø18 mm, u s-serje E2000 hija mibnija minn stokk tal-bar Ø20 mm. Dejjem ikkonferma d-dijametru eżatt u d-dimensjonijiet mit-tpinġija tal-fornitur, minħabba li l-konvenzjoni tal-kodiċi mhix universali madwar il-fornituri.

Q2: X'forza ta' kklampjar tipprovdi clip tat-tip E-?

L-ispeċifikazzjoni komuni tas-serje E-rata ta' taħt-pressjoni f'Akbar minn jew ugwali għal 950 kg (madwar 9.3 kN). It-tagħbija reali tas-sieq mogħtija fis-servizz tiddependi fuq il-pjanċa tal-bażi, il-blokka tal-kejl u l-eżattezza tal-installazzjoni, u għandha tiġi vverifikata kontra l-istandard tas-sistema tal-irbit.

Q3: Liema azzar huwa standard għall-klipps tat-tip E-?

60Si2MnA silikon-l-azzar tar-rebbiegħa tal-manganiż huwa l-grad standard, is-sħana-trattat għal HRC 44-48. Għal rekwiżiti ta 'saħħa ogħla, jistgħu jiġu speċifikati 60Si2CrA jew 55Si2Mn; 38Si7 jintuża f'xi disinji Ewropej.

Q4: Jistgħu jintużaw il-klipps tat-tip E- fuq traversijiet tal-injam?

Il-klipps tat-tip E-huma ddisinjati għal sistemi ta' twaħħil bl-ispallejn jew pjanċi bażi fuq traversi tal-konkrit u tal-azzar. L-irqad tal-injam huma mwaħħla b'mod konvenzjonali bi spikes maqtugħin jew spikes bil-kamin, minħabba li s-sistemi ta 'klipp elastiċi diretti m'għandhom l-ebda sedil biex jankraw is-sieq tal-klipp.

Q5: Liema protezzjoni kontra l-korrużjoni hija applikata għall-klipps tat-tip E-?

Finituri komuni huma kisi taż-żingu, kisi tal-flake taż-żingu u fosfat-u-żejt. L-għażla ssegwi l-ambjent tal-proġett: linji kostali, mina u tropikali umdi ġeneralment jeħtieġu żingu flake jew kisjiet itqal taż-żingu sabiex il-klipps jgħaddu mir-rekwiżit tal-isprej tal-melħ tal-ispeċifikazzjoni tal-proġett.

Q6: Kemm idumu l-klipps tat-tip E-li jdumu fis-servizz?

Il-klipps tal-azzar tar-rebbiegħa huma ddisinjati biex isostnu miljuni ta 'ċikli ta' tagħbija mingħajr nuqqas ta 'għeja - Il-kwalifika tas-sistema ta' qfil taħt EN 13481 b'metodi ta 'test EN 13146-4 tinvolvi tagħbija ripetuta ta' tliet miljun ċiklu u aktar. Il-ħajja attwali tiddependi fuq il-kwalità tal-installazzjoni, l-ambjent u t-tagħbija tas-sieq applikata.
